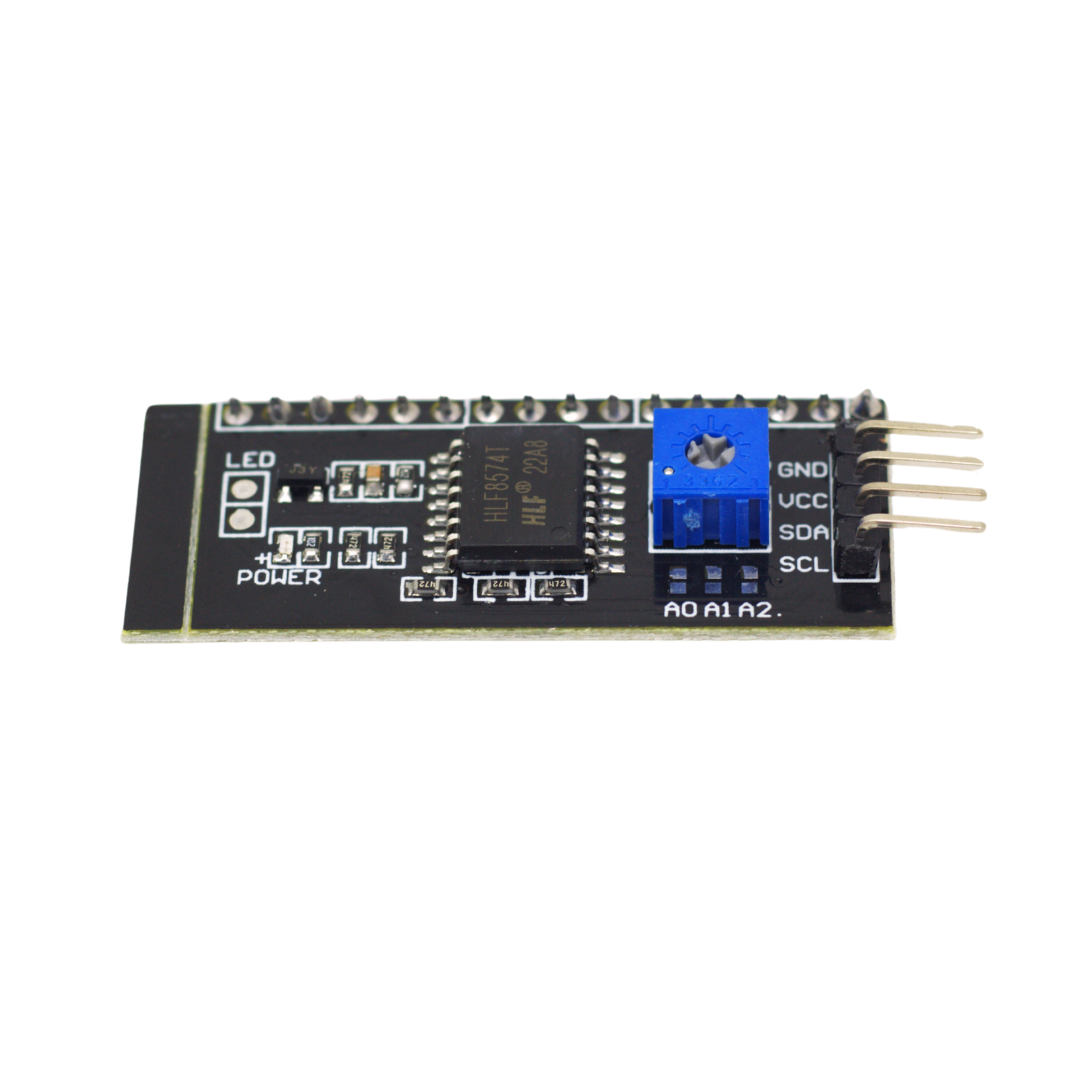

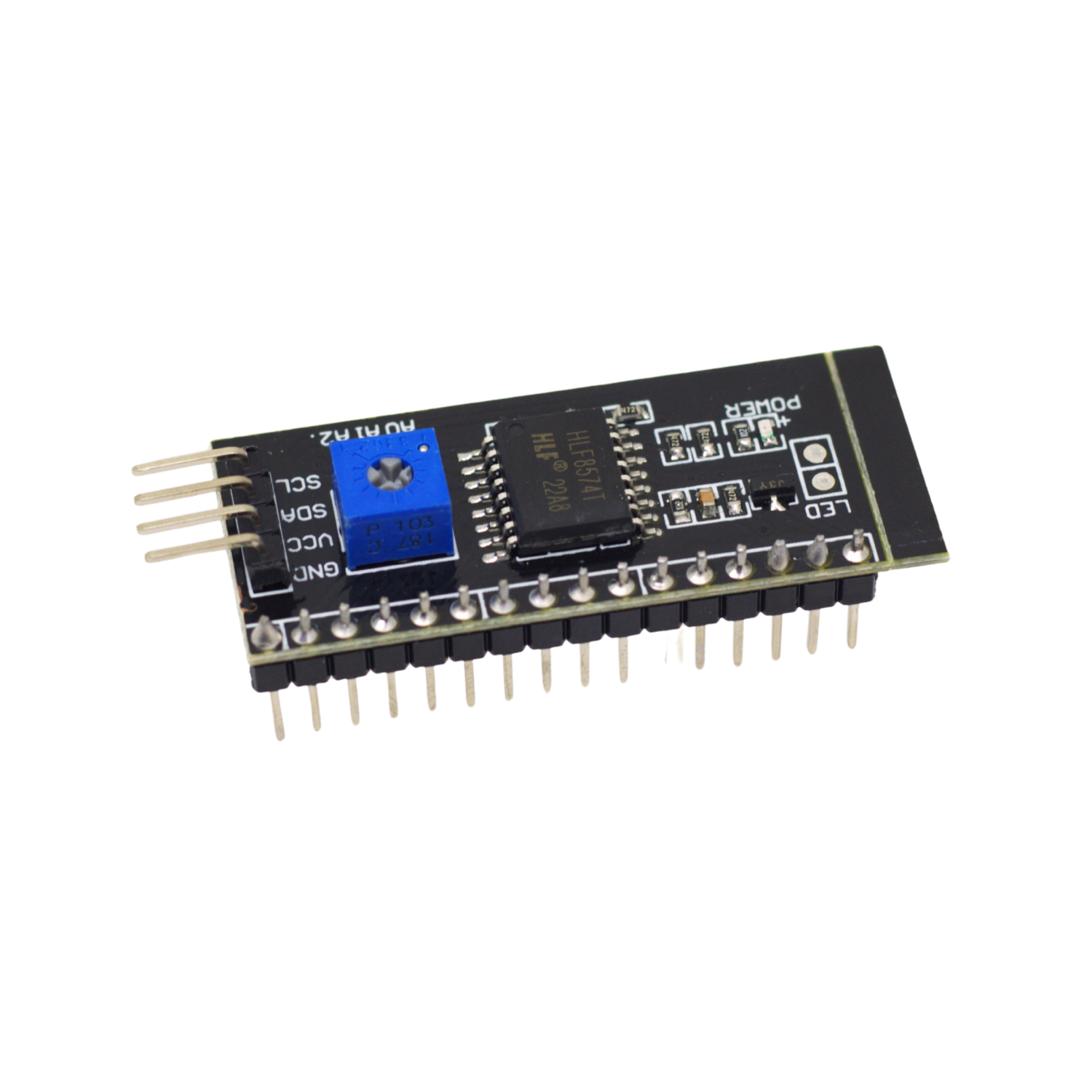

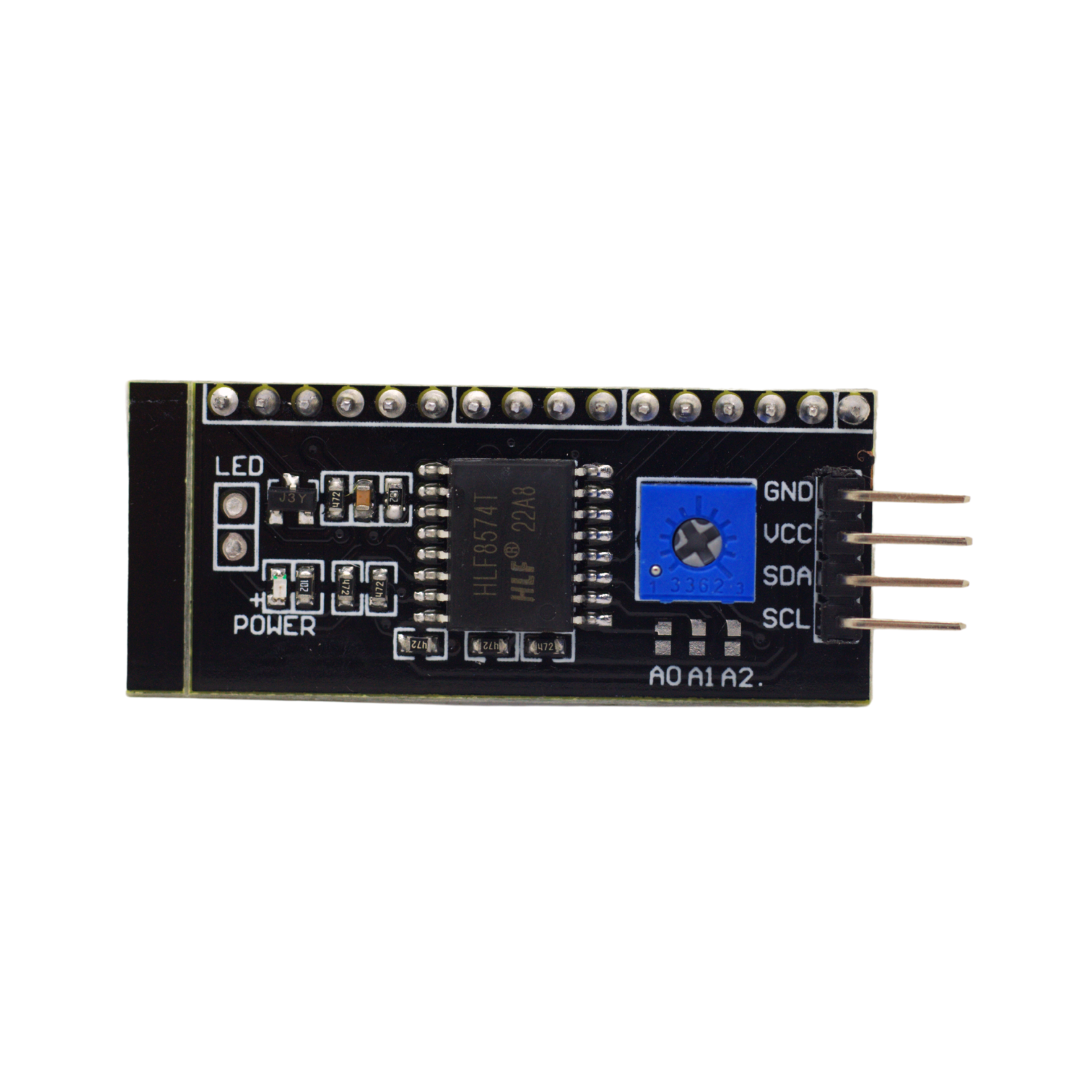

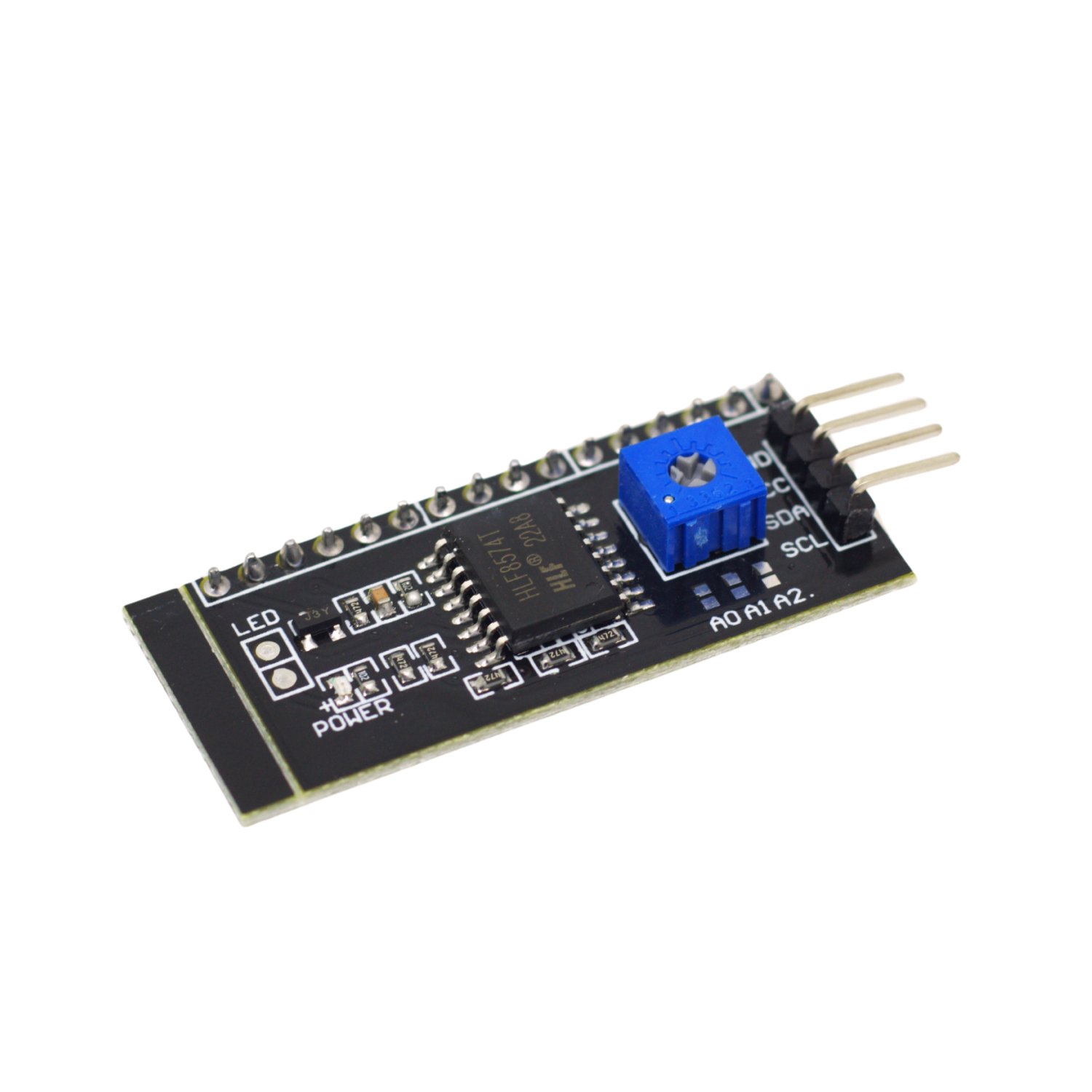

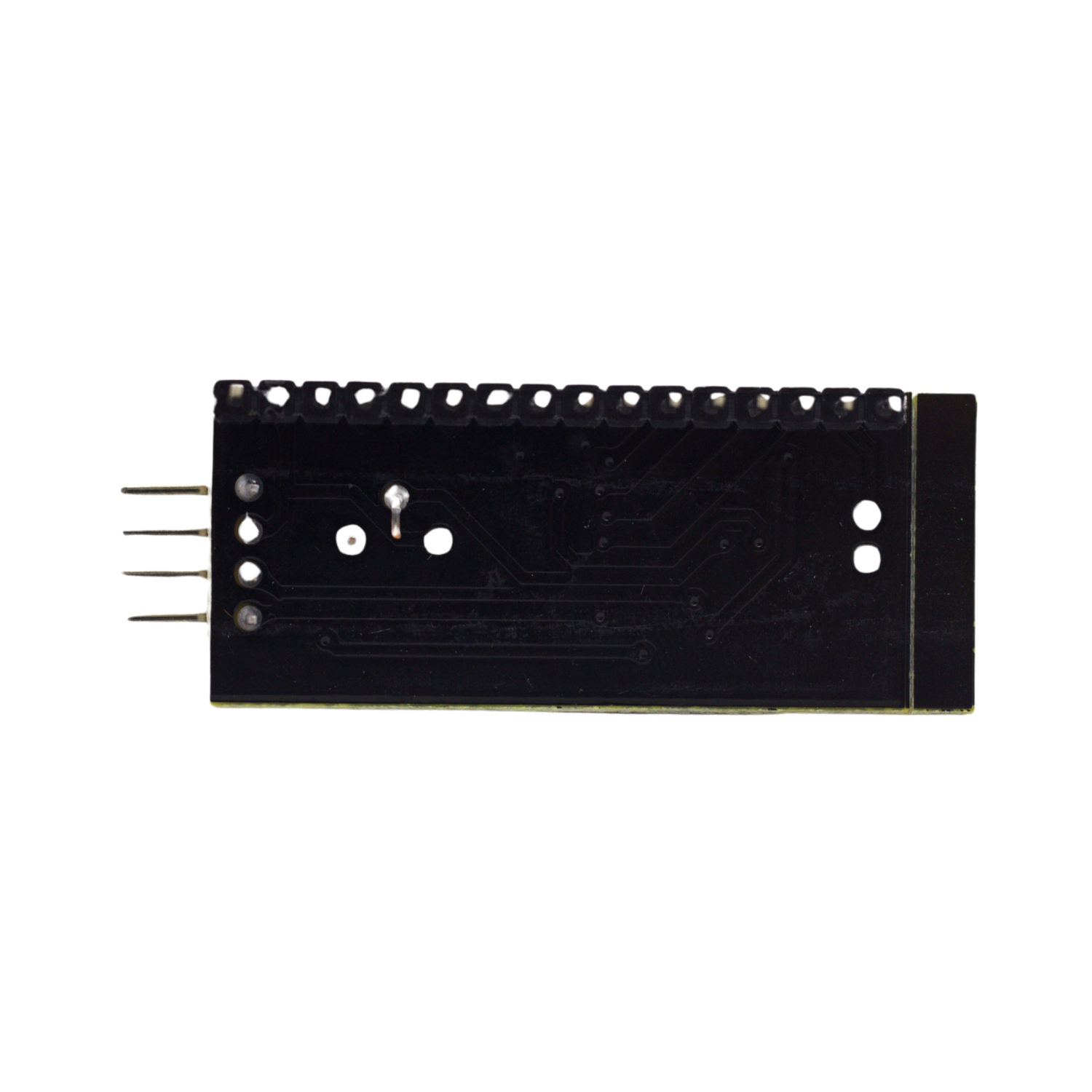

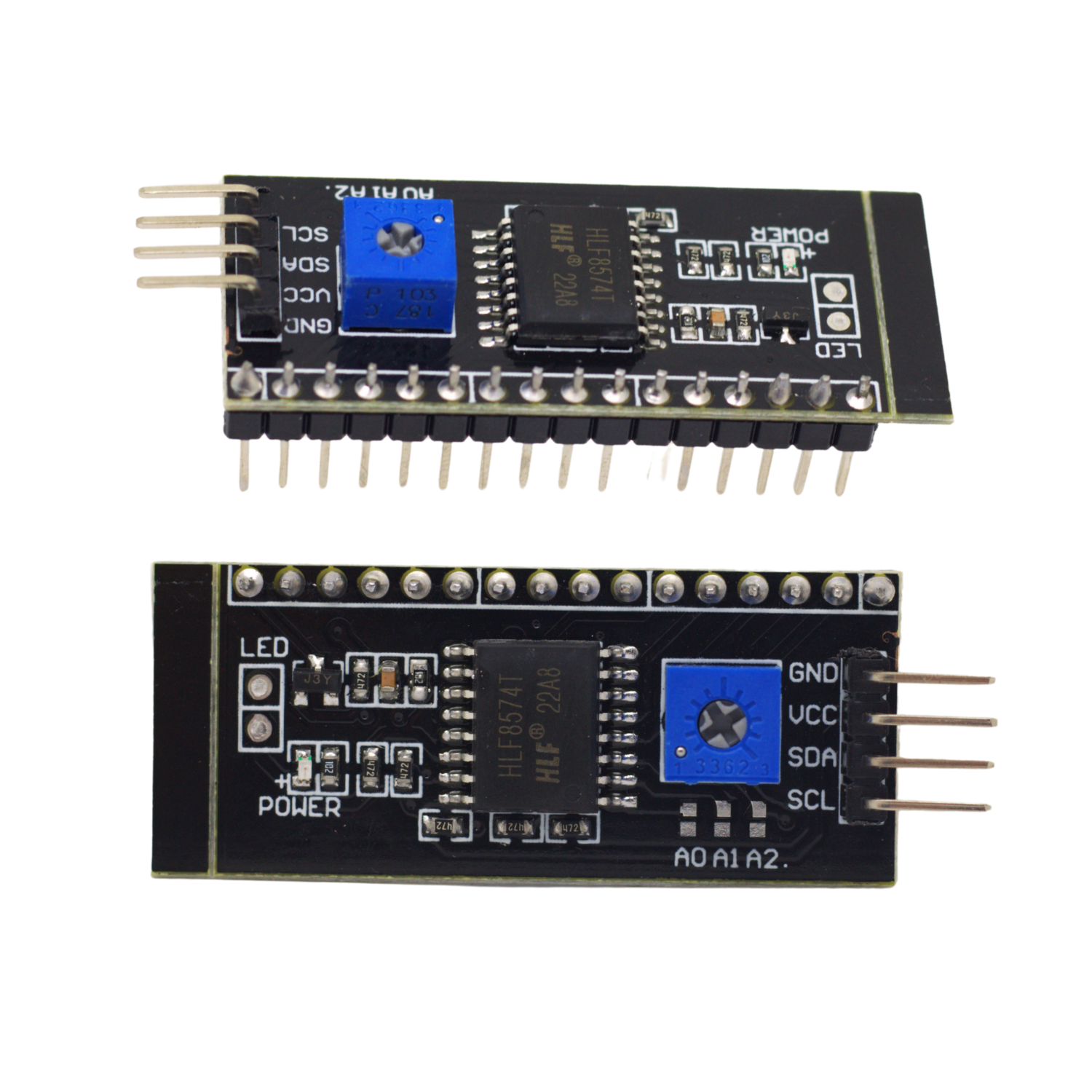

Permite manejar pantallas LCD1602 y LCD2004 mediante I²C, reduciendo el cableado a dos pines (SDA/SCL). De fábrica suele usar la dirección 0x3F (en algunos casos 0x27); puedes identificarla con un I2C Scanner y cambiarla soldando puentes para usar hasta 8 módulos en el mismo bus. Incorpora potenciómetro para contraste y jumper para la luz de fondo. Funciona con 3.3–5V, por lo que es compatible con Arduino, ESP32/ESP8266 y Raspberry Pi. También puede emplearse como expansor I/O genérico.
| CARACTERÍSTICA | DETALLE |
| MARCA | Genérico |
| MODELO | MOD-12C-LCD |
| TIPO | Módulo adaptador LCD a I²C |
| CHIP CONTROLADOR | PCF8574 |
| PROTOCOLO | I²C |
| VOLTAJE DE ALIMENTACIÓN (VCC) | 3.3V – 5V DC |
| VOLTAJE LÓGICO | Igual a VCC (3.3V / 5V) |
| DISPLAYS COMPATIBLES | LCD1602, LCD2004 |
| DIRECCIÓN I²C POR DEFECTO | 0x3F (algunos modelos 0x27) |
| MÚLTIPLES DISPOSITIVOS I²C | Hasta 8 en el mismo bus (soldando puentes) |
| AJUSTES DISPONIBLES | Potenciómetro de contraste; jumper backlight |
| SALIDAS | Tipo Latch |
| PINOUT | GND; VCC; SDA (I²C Data); SCL (I²C Clock) |
| DIMENSIONES | Alto: 1.3 cm Largo: 5.1 cm Ancho: 2 cm |
| PESO | 5 gr. |
| COMPATIBILIDAD | Arduino, ESP32, ESP8266, Raspberry Pi, etc |
| USO RECOMENDADO | Ahorro de pines, control de LCD, expansión I/O |
